Descripción

Dimensiones estándar (PVC Schedule 40 – Deslizamiento x Deslizamiento x Deslizamiento)

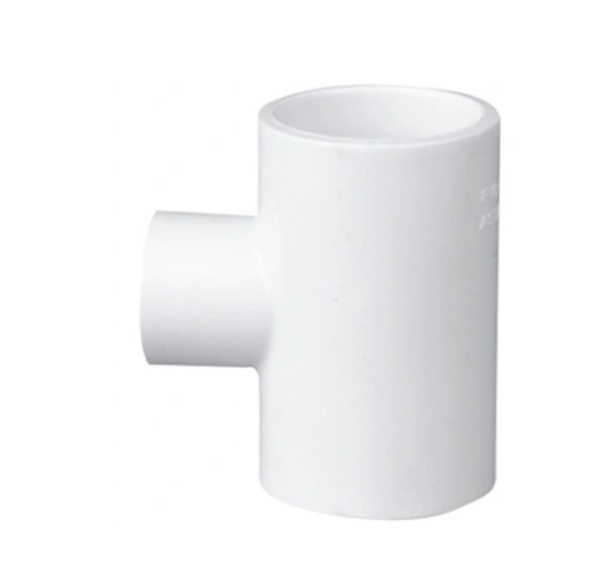

A continuación se muestran las medidas físicas de las tes reductoras más comunes utilizadas en redes de presión. Todas las entradas son para cementación con solvente.

Tamaño nominal (pulgadas)	Diámetro interior de la carrera	Diámetro interior de la rama	Longitud total aproximada (de extremo a extremo)	Profundidad del enchufe (línea principal/ramal)
3/4″ x 3/4″ x 1/2″	1,050″ (26,6 mm)	0,840″ (21,3 mm)	2,65″ (6,7 cm)	0,87″ / 0,75″
1″ x 1″ x 1/2″	1,315″ (33,4 mm)	0,840″ (21,3 mm)	3,00″ (7,6 cm)	1,12″ / 0,75″
1″ x 1″ x 3/4″	1,315″ (33,4 mm)	1,050″ (26,6 mm)	3,20″ (8,1 cm)	1,12″ / 0,87″
1 1/2″ x 1 1/2″ x 1″	1,900″ (48,2 mm)	1,315″ (33,4 mm)	4,00″ (10,1 cm)	1,37″ / 1,12″
2″ x 2″ x 1/2″	2,375″ (60,3 mm)	0,840″ (21,3 mm)	4,25″ (10,8 cm)	1,50″ / 0,75″
2″ x 2″ x 1″	2,375″ (60,3 mm)	1,315″ (33,4 mm)	4,50″ (11,4 cm)	1,50″ / 1,12″
3″ x 3″ x 2″	3,500″ (88,9 mm)	2,375″ (60,3 mm)	6,50″ (16,5 cm)	1,87″ / 1,50″
4″ x 4″ x 2″	4,500″ (114,3 mm)	2,375″ (60,3 mm)	7,50″ (19,0 cm)	2,00″ / 1,50″
6″ x 6″ x 4″	6,625″ (168,2 mm)	4,500″ (114,3 mm)	11,50″ (29,2 cm)	3,00″ / 2,00″
